Всем привет! Не так давно в муське прошла волна обзоров лазерных рулеток и они успели всем поднадоесть. Я решил поставить точку в этой теме и показать одну из топовых моделей от небезызвестного производителя UNI-T.
Диапазон измерений от 0.05(0.09) до 120 метров с шагом 1 мм, память на 100 значений и возможность синхронизации с ПК, 2 Мп камера для более точного позиционирования удаленных объектов, есть 8 формул для быстрого подсчета интересующих данных, угломер, режим разметки равных отрезков. Подробнее обо всем этом можно прочитать под катом.
Характеристики.
Диапазон измерений: 0.05-120 м
Минимальный шаг: 1mm
Точность: ± (2.0 мм +d*5/100000)
Мощность излучателя: <1 mW
Длина волны лазера: 635 nm
Max/Min/Continuous: √
Просчет
Площадь/Объем: √
Теорема Пифагора: √
Высота/Угол треугольника: √
Площадь треугольника: √
Измерение относительного наклона: -90.0°/90.0°
Задержка перед измерением: √
Измерение равных отрезков: √
Вместимость хранилища: 100 измерений
Автовыключение: 100-300 секунд
Режим энергосбережения: 20-120 секунд
Камера: 2MP
Подключение по USB: √
Температура хранения: -20~60ºC
Рабочая температура: 0~40ºC
Размеры:126 x 56 x 28mm
Питание 1.2V 800mAh AAANI-MH *3
Распаковка и внешний вид.
Черный пакет
Пенополиэтилен

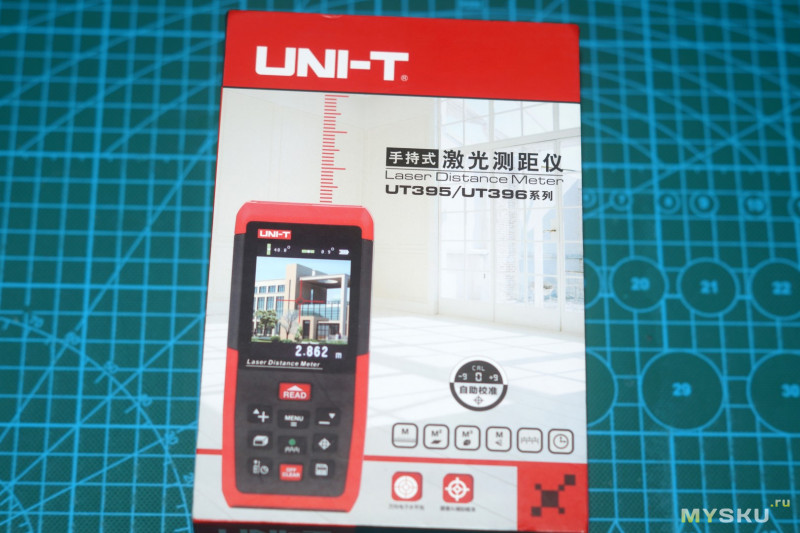

Фирменная коробочка
Сам дальномер расположили на постаменте как телефон
Под ним так же нашлись чехол, темляк, шнурок microUSB, аккумуляторы и отражающая пластинка.
Еще есть инструкция, но только на китайском, так что она абсолютно бесполезна.
Благо производитель известный и официальный сайт найти не составило труда. Там же можно скачать мануал на английском, софт для синхронизации, ознакомиться с сертификатом и отчетом RoHS Test от 2016 года.
Продолжим распаковку. С правой стороны есть место под темляк
Внизу есть откидная «ножка» на случай если основание измеряемой поверхности не ровное.
Слева под резиновой заглушкой расположен разъем miniUSB для зарядки и синхронизации.
На верхней грани видно камеру, лазер и оптическую систему.
Сзади стандартный фиксатор для штатива с резьбой 1/4 дюйма. и аккумуляторный отсек
Помещается три элемента типоразмера ААА
Как раз столько NiMH аккумуляторов GP на 800 мАч и положили в комплект.
В чехле фиксируется отлично, не болтается, но и извлекается без труда при необходимости.
Функционал.
Включение занимает несколько секунд
Сразу же пробежимся по меню, оно небольшое, в основном это настройка энергосбережения и единиц измерения:
Таймеры приглушения подсветки/выключения лазера/выключения устройства, звуковые оповещения и единицы измерения расстояния/угла. В самом конце калибровка, но пункт неактивен.
Но если очень надо, можно его активировать, зажав кнопку сохранения во время включения
А еще после выключения ручная калибровка сбивается, ибо нечего лезть в отлаженный механизм.
Давайте посмотрим точность. Для этого возьмем отражающую пластину и фон для фото коврик с линейкой.
Заявлено измерение от 50 мм с шагом 1 мм. Сначала проверяем в упор. Перебор на 12 мм.
Далее заявленная минималка — 5 см. Перебор на 5 мм не вписывается в погрешность ± (2.0 мм +d*5/100000)
Причем погрешность сохраняется до 9 см. 5=5.5/6=6.3/7=7.2/8=8.1/9=9.0
С ростом дистанции погрешность не проявляется. 10 см.
15 см
20 см
Ну и пол метра. На этом коврик кончился, как и стол. Как по мне, довольно точно.
С помощью механической рулетки проверил точность на 10 и 20 метрах.Поставил отсчет от задней части и тянул ей «язычек» рулетки, надеясь получить максимально точные данные. Не буду обманывать — получилась какая-то фигня, но другого особо и не ожидалось, т.к. лента провисает в воздухе даже при сильном натяжении, да и по ровной поверхности идеально ровно не ложится — получается небольшая дуга, а лазерный собрат измеряет кратчайшее расстояние между двумя точками — по прямой. Возможно роль играет возраст инструмента — за время использования не только цифры начали стираться, но и сама лента деформировалась. В итоге погрешность получилась в среднем около 2 см при максимально натянутой ленте.
Максимальное расстояние которое удалось измерить по эталону без погрешности — 2 метра. Использовалось алюминиевое правило.
Так что думаю есть смысл сравнивать точность сабжа только с его лазерными собратьями, которых у меня нет.
Кстати, есть же 4 точки отсчета. Переключаются вот этой кнопкой.
Зажатие более чем на секунду активирует таймер до измерения. Полезно при работе в сложных условиях на большом расстоянии, позволяет избежать лишней тряски корпуса. Короткое нажатие смещает точку отсчета.
Лицевая часть
От места крепления штатива. Найти центр нормального штатива обычно не составляет труда.
От задней части
От выдвинутого щупа если нужно вести отсчет от неровной поверхности или из угла.
Все вроде нормально, но смущает погрешность на расстоянии до 9 см, причем независимо от выбранной точки отсчета, т.к. на фото выше это была лицевая грань. Если активировать измерение от другой части, прибор упрется в пластин еще раньше(длина корпуса 12.6 см).
Но у нас же есть калибровка! Давайте покрутим. Всего ±9 мм.
При измерении «в упор» разница действительно изменилась на 9 мм в сторону реального значения
На 5 см я чуть промахнулся, должно было быть 0.046 (0.055-0.009)
А вот при 10 см получаем искажение на всю величину калибровки. То же самое и на 20 и т.д.
Выключил-включил и все стало по-старому.
Помимо простейших операций сложения и вычитания с помощью соответствующих кнопок
Есть так же более сложные формулы подсчета величин.
Мне понравилось наглядность — отображается что сейчас измерять, какой будет следующий шаг, что ищем.
Всего их 8 штук, переключаются по очереди нажатием вот этой кнопки. Для получения точных данных необходимо пользоваться штативом, либо проводить измерения строго от углов, чтобы точка отсчета была зафиксирована…
Площадью квадрата никого не удивить
Замерили длину, ширину — получили результат
Как и объемом параллелепипеда
Тут просто добавляется ось Z.
А вот с треугольниками интереснее. В этом режиме требуется замерить расстояние до верхнего угла
После чего сабж сам рассчитывает стороны. Применимо для треугольников с прямым углом у основания.
Далее просто теорема пифагора.
Измеряем гипотенузу, катет и узнаем длину третьей стороны.
Ну а далее просто добавляются другие вариации поиска неизвестного значения.
В зависимости от наших нужд.
Ну и напоследок площадь треугольника. Не знаю почему ее не оставили сразу после прямоугольника )
Далее у нас соседняя кнопка.
При кратковременном нажатии активируется виртуальный пузырьковый уровень
Нижняя часть инструмента плоская, как и верхняя
А вот боковым граням я бы не доверял
Врет гад и не краснеет
Но думаю этому есть логичное объяснение. Сабж позиционируется не как электронный уровень, поэтому угломер играет роль вспомогательного инструмента для просчета все тех же расстояний между определенными точками, вспомните треугольники.
Далее режим, который многие пропускали в предыдущих обзорах, хотя он вполне имеет право на жизнь.
Зажимаем всю ту же кнопку на секунду и входим в режим построения равных отрезков.
Если присмотреться, то можно догадаться для чего он нужен, в верхней части русским по белому написано пояснение.
В общем, а это начальный отступ, b — длина остальных отрезков
Далее на экране отображается на сколько нам еще нужно сдвинуться и в какую сторону
В итоге мы отступили 100 мм(a) от «стены» и поставили первый «маяк» еще через 150 мм(b)
Все последующие отрезки будут по 150 мм(b), причем часть из них можно пропустить, отойдя на любое расстояние — на экране будет показано расстояние и направление до ближайшей точки текущего отрезка в пределах 150 мм с учетом пройденного расстояния. Получается можно начинать разметку с другого конца площадки, продвигаясь к точке отсчета. Как-то так.
Еще чуть не забыл за кнопку сохранения(длительное нажатие) и просмотра сохраненных данных(короткое)
При этом войдя в режим просмотра мы видим не просто полученные данные, но и режим в котором они были получены, такой своеобразный снапшот, как будто мы только что провели измерения.
Ну и самое интересное оставил напоследок. это кнопка включения оптического целеуказателя.
После нажатия на которую включается камера и на экран транслируется картинка с перекрестием по центру.
Фокусировка в бесконечность, в метре картинка мажется
В двух уже в фокусе. Зума я не заметил. Картинка темновата, но и в комнате не светло было.
Для сравнения тот же коврик снят на фотоаппарат без вспышки, объектив — полтинник.
Но это ведь никому не интересно, все хотят знать как всё это дело выглядит на 120 метрах, еще и пошуметь в комментах можно если измерения проводились вечером или в помещении. А я вот не дам такого повода, хотя каюсь — штатив использовал =)
Час дня, небо чистое. Нашел участок местности без тени, с белым автомобилем в зоне видимости.
Первая попытка. ERR1, которая расшифровывается как слишком слабый сигнал(относительно фона)
Подойдем ближе. 82 метра, считывал неоднократно — промахов нет.
Отойдем немного. 90 метров, так же без ошибок.
Еще немного. 98 метров. Результативность — процентов 50, периодически вылазит ERR 1
Далее измерить уже не получилось — слишком яркий белый фон, оптическая система просто не может уловить луч.
Вернулся на то же место через три часа, когда на нужный участок автомобиля начала падать тень…
106 метров, без ошибок
Отходим дальше. 114. Так же без проблем.
Еще метров на 5. ERR 6, это значит сигнал есть, но перебор по диапазону измерений.
Шаг вперед. До максимума осталось 44 миллиметра. 100% «попаданий»
Тут конечно можно усомниться, вон штатив то так и стоит, наверняка миллион раз тыкал. Но на самом деле так просто было удобнее фотографировать. В данных условиях можно проводить измерения и с рук.
Но крайне не желательно чтобы они тряслись, иначе на 120 метрах точка будет нарезать круги с радиусом в несколько метров и получите всю ту же ERR 1. На более коротких дистанциях это не так критично.
Так же посмотрел на диапазон перемещения точки внутри «прицела» камеры.
2 метра
50 метров. При 100 её уже не разглядеть в камеру, но думаю точка будет аккурат за центральным кругом.
Синхронизация с ПК.
Диска в комплекте нет, пришлось выкачивать софт с официального сайта. Да и дисковода у меня нет уже лет 7.
При подключении кабеля драйверы устанавливаются автоматически. Программу установил позже.
Пишет, что устройство подключено. Уже хорошо
При нажатии кнопки экспорта, заполняются сохраненные ранее данные. Со значком угла программа не дружит.
Тут же можно послать команду на измерение данных, при этом режим может быть включен любой(вручную).
Есть экспорт в формате XLS
А так же вывод на печать
В меню инфо показывает версию 1.0.0 и билд 15.11.26. Похоже обновлений ждать не стоит )
Энергопотребление.
С приглушенной подсветкой 103.5мА.
Яркость экрана на полную 202.5мА
После активации лазера потребление вырастает до 324.3мА
Получается комплектных аккумуляторов при безостановочных измерениях хватит максимум на 2 часа, но большую часть времени устройство спит и даже при активном использовании думаю вполне будет хватать заряда на день. Я за неделю не разрядил в ноль, хотя на пару дней отдавал «попробовать» ребятам на работе.
Ну и сразу проверим ток заряда.
Полная яркость экрана, ток на аккумуляторах +272.4мА. Общая нагрузка на БП 480мА.
Приглушилась яркость, ток заряда вырос до +358мА.
Рекомендуемый ток заряда для используемых элементов — 100мА, допустимый — 800мА.
У нас же в среднем получается больше, чем рекомендуется, но есть и хороший запас до максимума.
Возможно еще список ошибок будет не лишним для тех, кто не читает инструкции:
ERR 1 — Слишком слабый сигнал.
ERR 2 — Слишком сильный сигнал. Например, отраженный от зеркальной поверхности.
ERR 3 — Низкий заряд аккумуляторов. Необходима зарядка.
ERR 4 — Ошибка памяти. Нужно сбросить настройки до заводских для очистки.
ERR 5 — Ошибка расчета по теореме Пифагора. Повторить замер.
ERR 6 — Значение за пределом диапазона измерения.
ERR 7 — Ошибка модуля камеры. Нужен сброс до заводских настроек.
ERR 8 — Ошибка угломера. Нужен сброс до заводских настроек.
Расчлененки в этот раз не будет. Мне кажется, что вот эта бумажка все же имеет какое-то значение
И не хочется лишаться гарантии только из любопытства. Надеюсь на понимание )
Итоги.
Да, дороговато. Но взять в пример тот же дешевый SndWay, SW-S120 с аналогичными характеристиками стоит около $110. Вот только UNI-T это производитель, известный качеством своей продукции, а все мы знаем, что экономить на качестве рабочего инструмента выходит в итоге дороже.
Кстати, изначально цена была 128$+, сейчас ее опустили до 109.5$, что с одной стороны хорошо, с другой у кого-то могло заваляться много поинтов и тогда скидка была бы значительнее )
Скидка актуальна на предзаказ до 30 ноября, то есть еще две недели.
Да, товар специфичен и далеко не каждому нужен такой большой диапазон измерений, зато при желании можно снять все размеры с фасада здания или габариты транспортного средства не подходя к нему ближе чем на 100 метров )
Думаю, что данный экземпляр заслуживает упоминания в муське чтобы остальным было на что ровняться )
На этом все, буду рад конструктивной критике в комментариях. Всем добра =)
