Беспроводной дверной звонок, с кнопкой без батарейки


  • Цена: $13.39
  • Здравствуйте, уважаемые читатели. Сегодня у меня обзор беспроводного дверного звонка с кнопкой для которой не требуется элемент питания. Будет разборка, демонстрация работы и полевые испытания, за подробностями прошу под кат…

    Нужен был мне звонок для дачного участка, нашёл на Aliexpress героя обзора, заинтересовало что кнопка работает без батарейки. Название звонка довольно причудливое — Cacazi, заявлена дальность работы до 150 м, 60 рингтонов, высокая громкость и водонепроницаемость (на самом деле — нет). На тот момент были купоны 6$ от 10$, решил заказать — посмотрим что за зверь.

    Через месяц получил посылку, внутри была картонная коробочка:

    Беспроводной дверной звонок, с кнопкой без батарейки

    Коробка похоже одна для разных моделей звонков, с другой стороны отмечены номер модели, цвет корпуса и тип вилки:

    Беспроводной дверной звонок, с кнопкой без батарейки

    Распаковываем коробку

    Беспроводной дверной звонок, с кнопкой без батарейки

    Беспроводной дверной звонок, с кнопкой без батарейки

    Внутри коробки было — базовый блок, кнопка, саморезы с дюбелями для крепежа кнопки к стене, а также пакетик с наклейкой, кусочком двухстороннего скотча и инструкцией:

    Беспроводной дверной звонок, с кнопкой без батарейки

    Я купил комплект белого цвета — базовой блок и одна кнопка, у продавца также есть комплекты черного цвета, комплекты с двумя-тремя базовыми блоками и несколькими кнопками.

    Наклейка, двухсторонний скотч для приклеивания кнопки и инструкция
    Беспроводной дверной звонок, с кнопкой без батарейки

    Беспроводной дверной звонок, с кнопкой без батарейки

    Беспроводной дверной звонок, с кнопкой без батарейки

    Размеры устройства:

    Беспроводной дверной звонок, с кнопкой без батарейки

    Рассмотрим сначала кнопку, нажимается с небольшим усилием до щелчка. В отзывах пишут что кнопка тугая, не знаю может кому-то такая попалась, но мой ребёнок 4-х лет нажимает легко одним пальцем.

    Беспроводной дверной звонок, с кнопкой без батарейки

    С обратной стороны:

    Беспроводной дверной звонок, с кнопкой без батарейки

    Тыльная часть кнопки сдвигается вверх, она крепится к стене (на саморезы или двухсторонний скотч), а на неё надевается сама кнопка.

    Беспроводной дверной звонок, с кнопкой без батарейки

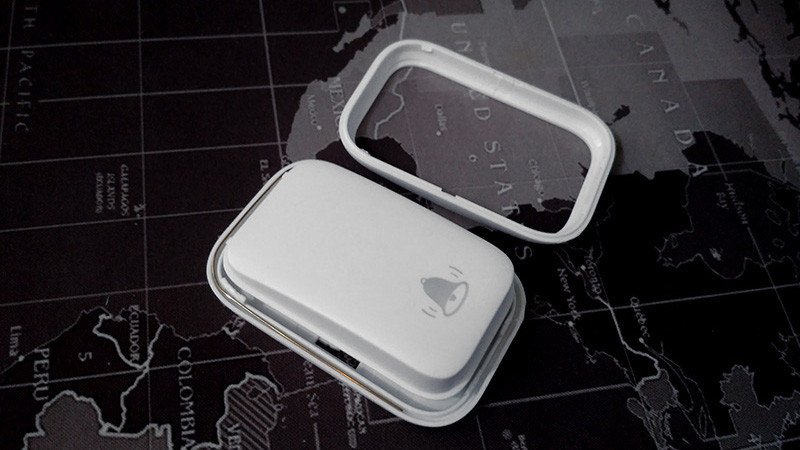

    Разбираем кнопку, отщелкиваем защелки и снимаем рамку вокруг клавиши:

    Беспроводной дверной звонок, с кнопкой без батарейки

    Снимаем клавишу, теперь видны внутренности кнопки — коромысло с постоянным магнитом, катушка намотанная на металлическом сердечнике, плата радиопередатчика и антенна вокруг корпуса

    Беспроводной дверной звонок, с кнопкой без батарейки

    Как это работает — при нажатии на кнопку, коромысло с магнитом резко проскакивает возле сердечника катушки, возникает электромагнитная индукция. Этого короткого импульса хватает чтобы запитать схему передатчика, который и посылает радиосигнал к базовому блоку. Более наглядно на гифке:

    Беспроводной дверной звонок, с кнопкой без батарейки

    Фото платы передатчика более крупно:

    Беспроводной дверной звонок, с кнопкой без батарейки

    На базовом блоке сбоку есть две кнопки, на одной изображение ноты — это кнопка выбора рингтона, на другой изображение динамика — это регулировка громкости, меняется ступенчато, предусмотрено пять уровней громкости.

    Беспроводной дверной звонок, с кнопкой без батарейки

    Питание базового блока предусмотрено от сети 220 В, на корпусе присутствует вилка под евророзетку.

    Базовый блок и кнопку нужно связать с друг другом. Для этого включаем в сеть базовый блок, нажимаем и удерживаем 5 секунд кнопку регулировки громкости, в окошке на корпусе засветится синий светодиод, отпускаем кнопку регулировки громкости и нажимаем кнопку звонка — всё, базовый блок и кнопка звонка сопряжены. То есть, есть шанс что соседи не будут «звонить» вам своими звонками.

    Видео демонстрации как работает звонок в конце обзора, а сейчас посмотрим что внутри базового блока. Откручиваем один саморез за пломбой, отщелкиваем защелки:

    Беспроводной дверной звонок, с кнопкой без батарейкиВнутри антенна в виде намотанного провода, динамик и плата приёмника.

    Плата более крупно:

    Беспроводной дверной звонок, с кнопкой без батарейки

    С обратной стороны платы деталей нет:

    Беспроводной дверной звонок, с кнопкой без батарейки

    Решил проверить дальность действия звонка, базовый блок вставил в розетку в доме, сам с кнопкой отошёл подальше от дома, на фото стрелкой указан дом где находится приёмник.

    Беспроводной дверной звонок, с кнопкой без батарейкиПолучается между приёмником и передатчиком кирпичная стена и забор из профнастила, с расстояния 100 метров (как на фото) срабатывание отличное, отходишь дальше начинает работать с перебоями. Китайцы заявляют дальность 150 метров при прямой видимости — вполне может быть.

    У себя прикрутил саморезами кнопку звонка возле калитки к забору из профнастила, сделал козырёк из пластиковой бутылки для защиты от дождя.

    Беспроводной дверной звонок, с кнопкой без батарейкиЗнаю выглядит колхозно, но ничего красивее не придумал. В эксплуатации звонок уже третью неделю, была целая неделя дождей, пока всё работает. Расстояние от калитки до дома около 20 метров, хоть и кнопка установлена вплотную на металле — работает исправно.

    Обещанное видео работы звонка, чтобы не затягивать видео, показаны только первые восемь рингтонов, звук звонка довольно громкий.

    Пересчитывал все мелодии, их действительно 60 штук, если считать с первыми рингтонами, есть даже украинская песня «Ніч яка місячна».

    В итоге звонок мне понравился, громкий, работает на большом расстоянии, посмотрим как он переживёт нашу зиму.

    Всем спасибо за внимание, удачных покупок, и будьте здоровы.
