- Цена: US$34.99
- В комплекте полноценный радиатор
- Есть возможность активного охлаждения
- Выпрямитель на борту
- Защита акустики на реле

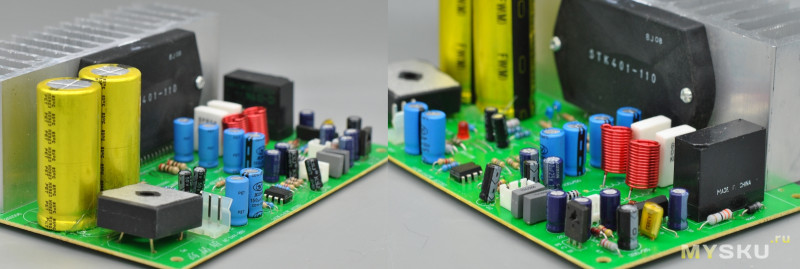

Сегодня небольшой ностальгии пост. Познакомимся с готовой платой аудио усилителя мощности на гибридной микросхеме STK401-110. Раньше, до повального распространения компактных усилителей класса D, микросхемы STK фирмы Sanyo стояли почти во всех музыкальных центрах и ресиверах для домашнего кино.
STK — это гибридные микросхемы, выполненные на бескорпусных транзисторах по толстопленочной технологии с лазерной подгонкой номиналов сопротивлений и smd элементах в достаточно крупном корпусе. Что-то гибридное между дискретным (транзисторным) и «микросхемным» (TDA7294 или LM3886) усилителем.
Выпускались они с 70-х годов, было много различных модификаций и типов, но всех их отличала высокая мощность, питание от двуполярного источника и приемлемый коэффициент искажений.
Первый мой самодельный усилитель (из китов) был на STK404-140:
Мне было интересно «пощупать» китайскую реализацию усилителя на STK.
На banggood есть два варианта плат с STK: обозреваемая (STK401-110) и тоже готовая («все в одном») на STK4132, но менее мощная.
Начнем с коробки, она тут с полиграфией:
По торцам схема подключения и технические характеристики:
Внутри нет дополнительного упаковочного материала:

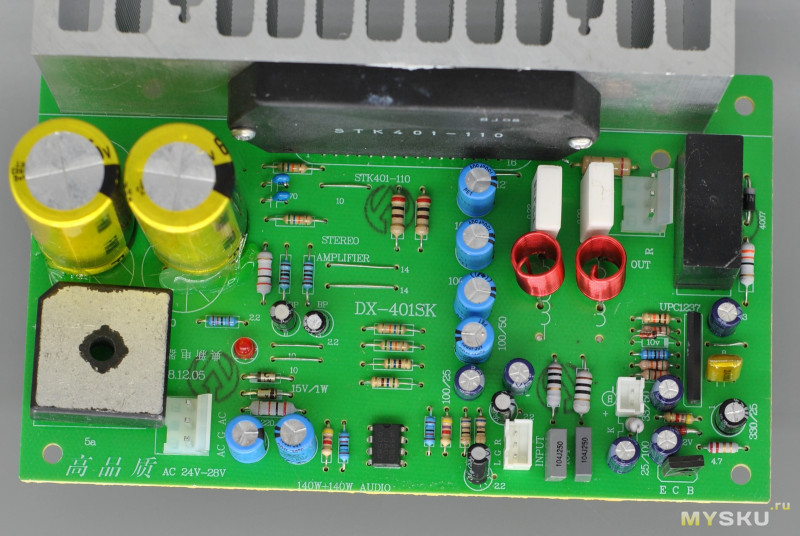

Плата DX-401SK:
Особенности:
Питание платы осуществляется переменным током (со средней точкой) 24-32 В, рекомендовано 28-0-28 В. Выдает плата 70W+70W, THD = 0.4% переваривает акустику до 3 Ом.
Размеры платы: 160х95 мм. Есть 3 крепежных отверстия под М4.
Алюминиевый радиатор размерами: 140х50х40 мм, там есть отверстия под установку вентилятора 80х80 мм.
Размеры STK 401: 75х50х8 мм.
Начинка микросхемы (ах, гибридной интегральной схемы) примерна такая:
Элементы печатной платы
Пройдемся по компонентам:
Диодный мост на 5 А с возможностью установки радиатора.
Электролиты выпрямителя FW(M) 6800 мкФ на 50 В 2 шт., по мне маловато, я бы поставил 10000 мкФ 50 В.
Разъемы для подключения питания и выхода на колонки CH3.96, такие используются в музыкальных центрах.
Двухканальный операционный усилитель 4558D.
Микросхема для защиты акустики uPC1237HA
Входной сигнал и вентилятор на разъеме jst.
Реле HR-CR323 на 24 В
Документация на STK401-110
Плата снизу:
Разводка напоминает даташитную.
С боков:
Переходим к тестам.
Для питания этой платы я купил трансформатор от музыкального центра (надо соблюдать каноны) MAX-KT65 или MAX-KJ610.
Отсекаем всё лишнее:
Выдает транс 29-0-29 В.
Проверим для начала сколько питания идет на «вертушку» охлаждения:
многовато, можно понизить DC-DC преобразователем.
Измерим выходную мощность на синусоидальном сигнале:
на нагрузку 4,5 Ом получается 106 Вт на канал!
Посмотрим в документацию:
Да похоже. У меня ~42 В питания.
Искажения минимальны где-то на 30 Вт выходной мощности:
Рассеивание тепла:
По итогу прослушивания:
плата не разочаровала. Звучит ярко и напористо. Не шипит, не фонит даже в таком «коробочном» подключении. Мощность выдает «лошадиную». Правда, требует активного охлаждения, мои 42 В питания для нее на пределе.
Можно собрать винтажный музыкальный центр, чем в следующих обзорах и займемся.
Спасибо за внимание. Удачных покупок!
