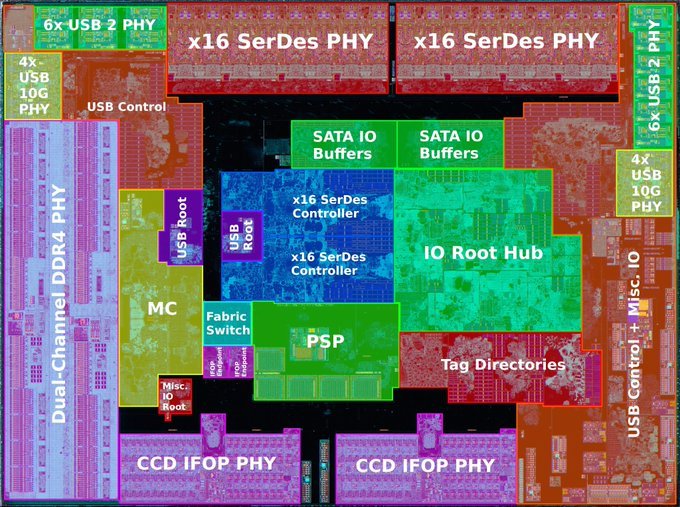

Специалист в области проектирования микросхем, известный в твиттере как Nemez, опубликовал схемы, на которых показано размещение основных узлов на кристаллах ввода-вывода процессоров AMD Matisse и Rome. В качестве основы он использовал снимки кристаллов, которые сделал Fitzchens Fitz.
Как известно, в указанных процессорах применена многокристальная компоновка с использованием чиплетов: на нескольких чиплетах сформированы ядра CPU, а на одном — блоки ввода-вывода (cIOD).
