Инфракрасный термометр (пирометр) поможет оценить температуру объектов, удаленных от средства измерения. Попробуем проверить, насколько можно доверять показаниям такого прибора и стоит ли рассчитывать на высокую точность его измерения, ведь иногда бывает полезно знать о тех или иных температурных режимах, особенно если во владении имеется силовое электрооборудование.
Бесконтактные инфракрасные термометры это приборы, которые измеряют температуру по тепловому излучению объекта, фокусируя через систему линз тепловой луч на температурный датчик внутри устройства. Иногда их ошибочно называют лазерными термометрами, хотя здесь лазер используется лишь для того, чтобы точно нацелить термометр на конкретную точку на поверхности измеряемого объекта и в процессе измерения температуры лазер никоим образом не участвует, это просто указка.
Программное обеспечение устройства преобразует полученную информацию с датчика в показание температуры, которое отображается на дисплее термометра в привычных градусах Цельсия или Фаренгейта.
Схематично конструкция таких устройств выглядит следующим образом
Основная область применения таких термометров лежит в профессиональной сфере, связанной с электричеством. Такой термометр может быстро, а главное безопасно для оператора (так как он находится на удалении от объекта измерения), показать температуру контактных соединений, элементов защиты, вращающихся деталей (подшипников, валов и пр.) и прочего электрооборудования. В быту такое устройство пригодится, если например интересно увидеть температуру процессора компьютера или ТВ приставки, проверить не работают ли они в режиме перегрузки.
Упаковка
Товар поставляется в бумажном пакете
Внутри лежит обернутый в воздушно-пузырьковую пленку термометр и инструкция к нему
Внешний вид
Термометр выполнен в форме пистолета, с рукояткой и курком
Корпус двухцветный, пластиковый, шероховатый
Если проводить аналогию с пистолетом, то дуло обрубленное, в верхней части находится выходное отверстие лазера, по центру расположена шахта термодатчика
На дне которой виднеется линза Френеля, фокусирующая отраженное объектом инфракрасное излучение на термодатчик
Рукоять ребристая, хват достаточно удобный
С левого бока наклейка с индексом модели и пределами измерения
Технические параметры со страницы товара:
Диапазон температур: от-50 до 420 ℃
Точность: 0-420 ℃: ±1. 5% или ±1. 5 ℃-50-0 ℃: ± 3 ℃ по большей длине стопы
Разрешение: 0,1 ℃ или 0,1 ℉
Повторяемость: 1% считывания или 1 ℃
Время отклика: 500 мсек, отклик 95%
Спектральная чувствительность: 8-14 мкм
Излучательная способность: Регулировка 0,1-1,0
Расстояние до размера точки: 12: 1
Рабочая температура: 0 ~ 40 ℃ (32 ~ 104 ℉)
Рабочая влажность: 10 ~ 95% R.H без конденсации, до 30 ° (86 ℉)
Температура хранения:-20 ~ 60 ℃ (-4 ~ 140 ℉)
Источник питания: 1,5 в AAA * 2 батареи
С правого бока указаны диаметры измеряемого пятна в зависимости от расстояния до объекта, чем дальше находится объект измерения, тем больше измеряемое пятно и соответственно меньше точность измерения локальной точки
Панель под курком отщелкивается
За ней скрывается отсек для двух батареек ААА
В торцевой части расположен монохромный ЖК дисплей и кнопки управления термометром
В центральной части экрана крупным шрифтом индицируются показания температуры, над ним ряд служебных символов статуса работы пирометра, пиктограммы состояния подсветки, лазера, заряда батареек. На свету экран читается хорошо, а в темноте подсвечивается легким голубым цветом. Углы обзора стандартные для такого типа экранов. Внизу слева указаны режимы работы термометра, справа значения заданной температуры либо коэффициент EMS в зависимости от выбранного режима
Разборка
Разбирается прибор достаточно легко. Сначала нужно вытащить из пазов крышку батарейного отсека на рукоятке, поддеваем ее в месте крепления тонкой отверткой
Под крышкой скрываются два шурупа, скрепляющие корпус термометра, откручиваем их
Далее нужно снять две панели на корпусе пирометра, их удерживают защелки, сперва поддеваем крышку дисплейного отсека
Затем отщелкиваем панель на конце дула
Здесь нужно действовать поаккуратнее, под ней скрываются тоненькие проводки, идущие к лазеру, при чрезмерном усилии их можно оторвать
Расщелкиваем корпус и получаем доступ к внутренностям пирометра
Фото деталей крупным планом
Функции
У термометра имеется 7 режимов работы:
1. MAX — непрерывное измерение с фиксацией максимальной температуры
2. AVG — непрерывное измерение с фиксацией средней температуры
3. OFFSET — режим калибровки в пределах ±3°по заранее известной температуре объекта
4. MIN — непрерывное измерение с фиксацией минимальной температуры
5. DIF — непрерывное измерение с фиксацией разницы между минимальной и максимальной из замеренных температур
6. LAL — непрерывное измерение с контролем заданной минимальной температуры, при достижении которой включается звуковая сигнализация и мигает пиктограмма LOW на экране
7. HAL — непрерывное измерение с контролем заданной максимальной температуры, при достижении которой включается звуковая сигнализация и мигает пиктограмма HI на экране
Так как принцип работы прибора основан на измерении теплового излучения, то очень важной функцией становится наличие корректировки коэффициента эмиссии EMS — показатель излучающей способности объекта или по другому его черноты, чем чернее объект, тем больше его излучение и тем меньше соответственно отражение. Пирометры при настройке и калибровке отстраивают по модели абсолютно черного тела (АЧТ). Для АЧТ принимают коэффициент излучения ε = 1,0. Однако абсолютно черного тела в природе не существует и соответственно все объекты имеют ε < 1, причем величина ε зависит в первую очередь от качества поверхности объекта измерения. Чем выше отражательная способность объекта, тем выше коэффициент отражения и ниже ε. Таким образом сумма коэффициентов излучения и отражения будет давать единицу:
ε + r = 1, где r — коэффициент отражения. Поэтому, для нержавеющей стали ε будет меньше, чем, например, для чугуна. А для полированной поверхности ε будет еще меньше. Как правило, объект измерения находится в окружении более «холодных» предметов, поэтому отраженная составляющая будет «холодней» собственного излучения. В результате измеренное значение температуры окажется меньше действительного. С повышением температуры объекта влияние отраженного излучения снижается, следовательно, ε объекта повышается.
По умолчанию в данном пирометре EMS установлен в значение 0,95 и чтобы правильно измерить температуру того или иного объекта, нужно поменять этот параметр в настройках пирометра в соответствии с табличными данными для каждого измеряемого материала, некоторые из них представлены и в инструкции к термометру
А более расширенную таблицу можно найти в интернете
Кстати, я заметил, что в разных источниках значения EMS для одних и тех же материалов указываются разные поэтому если вам важна исключительная точность при условии повторяемости одной и той же процедуры измерения, то стоит вначале вручную при помощи еще одного (заведомо правильного термометра) откалибровать пирометр, подобрав опытным путем «правильный» коэффициент EMS, либо в режиме OFFSET поиграться температурной уставкой (если конечно хватит диапазона регулировки)
Испытания
Сначала произвел замеры температуры с установленным по умолчанию в настройках прибора значением коэффициента эмиссии 0,95

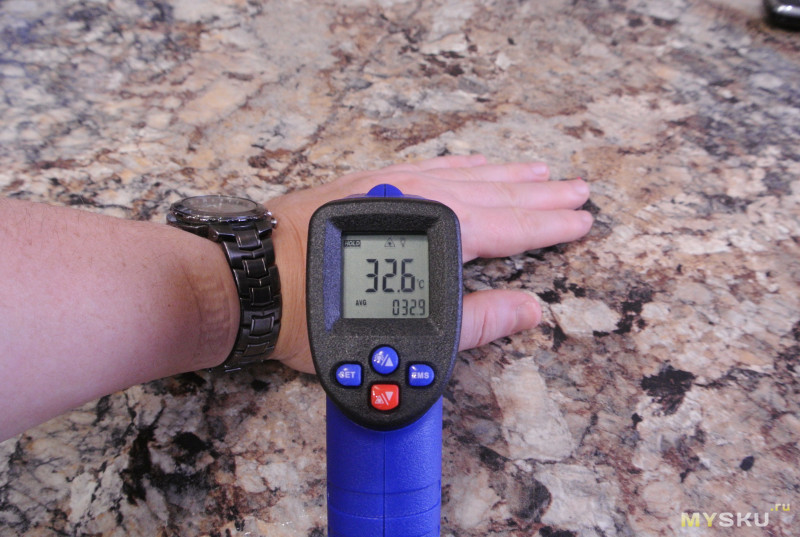

Первым делом проверил на собственной руке — среднее значение чуть меньше 33°С
Кастрюля с кипящей водой показала температуру около 94°С
Кубики льда из морозилки в стеклянной чашке 2 — 3°С
По итогу первого испытания можно сказать, что с погрешностью измерения 3-5% пирометр и без корректировки коэффициента эмиссии показывает температуру близкую к правде, если вам такой погрешности достаточно, то на этом можно и остановиться. Я же воспользуюсь табличными данными для своих объектов измерения, введу нужные коэффициенты EMS в память прибора и повторю опыт.
Как ни странно, корректировка EMS в значение 0,98, рекомендованное для человеческой кожи здесь, только отдалила результат от известной нам цифры в 36,6°С — пирометр выдал 32,3°С против первоначальных 32,6°С. Хотя нет, не странно, мы же повысили коэффициент EMS, то бишь посчитали объект измерения ближе к черному, чем он был предположен по умолчанию, наверное все же это неверный коэффициент, а может для поверхности кожи на кисти это и есть нормальная правильная температура
Дальше табличные коэффициенты работали как положено, приближая результат измерения к заранее известному значению.
Кастрюля с кипящей водой на этот раз выдала 98-99°С, что почти совпадает с точкой кипения, если произвести ее пересчет по фактической высоте над уровнем моря и атмосферным давлением во время проведения испытания
Ну и лед в чашке показал значения весьма и весьма близкие к искомому 0°С
Повторное испытание считаю пройденным успешно, постараюсь найти применение этому прибору в своих следующих обзорах.
